Dado un circuito con varias resistencias, definimos la resistencia equivalente como aquella resistencia que hace que el circuito se comporte de igual manera que el circuito original donde existen varias.
Pongamos un ejemplo clarificador: Imagina que en casa tienes tres radiadores y deseas sustituirlos por un único radiador que de el mismo calor que producen los tres radiadores que posees actualmente. Pues bien, este único radiador debe tener un valor de resistencia que sea equivalente al efecto que provocan los tres radiadores que tenemos.

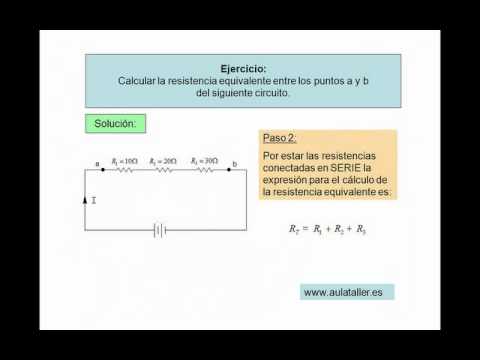

Veamos un vídeo de cómo se calcula la resistencia equivalente de un circuito serie
Como puedes observar, el proceso en los circuitos serie es muy sencillo
Actividad 1: Copia el ejercicio resuelto del vídeo anterior (enunciado, esquema eléctrico y resolución)
Veamos ahora un vídeo de cómo se calcula la resistencia equivalente de un circuito paralelo
Actividad 2: Copia los 3 ejercicios resueltos del vídeo anterior (enunciado, esquema eléctrico y resolución)
Pincha aquí si quieres prácticar el cálculo de la resistencia equivalente de circuitos paralelo. Los ejercicios vienen con la solución para que puedas comprobar si lo sabes calcular correctamente.
Para el cálculo de la resistencia equivalente de un circuito mixto, debemos ir asociando resistencias en serie o paralelo, creando tanto circuitos equivalentes como sean necesarios. Una vez que tengamos una única resistencia procederemos a realizar los cálculos. Veamos un ejemplo de circuito mixto
